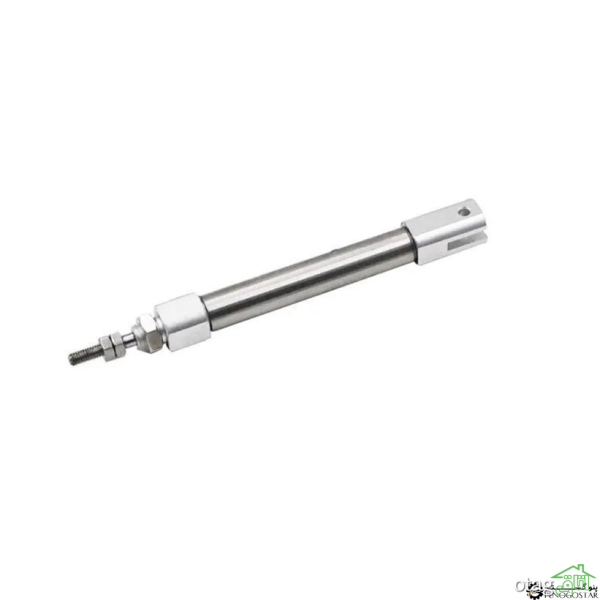

جک پنوماتیک قلب تپنده اتوماسیون های صنعتی - بلندانیوز

اصول عملکرد جک پنوماتیک

جک پنوماتیک بر اساس اصول پایه پنوماتیک کار می نماید، که در آن از هوای فشرده برای انتقال نیرو و ایجاد حرکت استفاده می شود. ساختار اصلی یک جک پنوماتیک شامل اجزای زیر است:

1. سیلندر: محفظه ای استوانه ای که پیستون در داخل آن حرکت می نماید.
2. پیستون: قطعه ای متحرک که با فشار هوای فشرده جابجا می شود.
3. شفت یا میله پیستون: بخشی که حرکت پیستون را به خارج از سیلندر منتقل می نماید.
4. شیرهای کنترل: برای تنظیم جریان هوای فشرده به داخل و خارج سیلندر.
5. مهر و موم ها: برای جلوگیری از نشت هوا و حفظ فشار.

وقتی هوای فشرده به وسیله شیرهای کنترل به داخل سیلندر وارد می شود، پیستون را به سمت بالا یا پایین (بسته به طراحی) حرکت می دهد. این حرکت خطی می تواند برای انجام کارهای مختلفی مانند بلند کردن، فشار دادن، یا جابجایی اشیا استفاده شود. پس از اتمام کار، هوای فشرده از سیلندر خارج شده و پیستون به حالت اولیه بازمی شود.

انواع جک های پنوماتیک

جک های پنوماتیک در انواع مختلفی طراحی و فراوری می شوند که هر کدام برای کاربردهای خاصی مناسب هستند. مهم ترین انواع جک های پنوماتیک عبارتند از:

1. جک های یک طرفه (Single-Acting Cylinders)

در این نوع جک، هوای فشرده تنها در یک جهت پیستون را حرکت می دهد، و بازگشت پیستون به حالت اولیه به وسیله یک فنر یا نیروی خارجی انجام می شود. این جک ها معمولاً برای کاربردهایی با نیروی کم و حرکت محدود استفاده می شوند.

2. جک های دوطرفه (Double-Acting Cylinders)

این جک ها از هوای فشرده برای حرکت پیستون در هر دو جهت (رفت و برگشت) استفاده می نمایند. جک های دوطرفه به علت کارایی بالاتر و توانایی فراوری نیروی بیشتر، در بسیاری از کاربردهای صنعتی رایج تر هستند.

3. جک های تلسکوپی

این نوع جک ها شامل چندین سیلندر تو در تو هستند که امکان ایجاد حرکت خطی طولانی تر در فضای محدود را فراهم می نمایند. جک های تلسکوپی معمولاً در تجهیزات سنگین مانند جرثقیل ها استفاده می شوند.

4. جک های بدون شفت (Rodless Cylinders)

در این جک ها، شفت سنتی حذف شده و حرکت مستقیماً به وسیله یک مکانیزم مغناطیسی یا مکانیکی منتقل می شود. این نوع جک ها برای کاربردهایی که احتیاج به فضای کمتری دارند مناسب هستند.

کاربردهای جک پنوماتیک

جک های پنوماتیک به علت انعطاف پذیری و کارایی بالا در صنایع مختلف کاربرد دارند. بعضی از مهم ترین کاربردهای این ابزارها عبارتند از:

• صنعت خودروسازی: در خطوط فراوری خودرو، جک های پنوماتیک برای جابجایی قطعات، مونتاژ، و انجام عملیات پرس استفاده می شوند.
• بسته بندی: در ماشین آلات بسته بندی، جک ها برای برش، تا کردن، و جابجایی محصولات به کار می روند.
• رباتیک: جک های پنوماتیک در بازوهای رباتیک برای ایجاد حرکات دقیق و سریع استفاده می شوند.
• صنایع غذایی: به علت عدم احتیاج به روغن های هیدرولیک و پاکیزه بودن هوای فشرده، جک های پنوماتیک در خطوط فراوری مواد غذایی بسیار محبوب هستند.
• پزشکی و داروسازی: در تجهیزات پزشکی مانند تخت های بیمارستانی و دستگاه های آزمایشگاهی، جک های پنوماتیک برای تنظیم ارتفاع و حرکت دقیق استفاده می شوند.

مزایای جک های پنوماتیک

جک های پنوماتیک به علت ویژگی های منحصربه فرد خود، در بسیاری از کاربردها نسبت به سیستم های هیدرولیک یا الکتریکی ترجیح داده می شوند. بعضی از مهم ترین مزایای این جک ها عبارتند از:

1. سادگی طراحی: جک های پنوماتیک ساختار ساده ای دارند که نصب و نگهداری آن ها را آسان می نماید.
2. هزینه پایین: در مقایسه با سیستم های هیدرولیک، هزینه فراوری و نگهداری جک های پنوماتیک کمتر است.
3. سرعت بالا: این جک ها قادر به ایجاد حرکات سریع و پاسخ دهی فوری هستند.
4. ایمنی: استفاده از هوای فشرده به جای روغن های قابل اشتعال، خطر آتش سوزی را کاهش می دهد.
5. پاکیزه بودن: جک های پنوماتیک به علت عدم استفاده از مایعات هیدرولیک، برای محیط های حساس مانند صنایع غذایی مناسب هستند.

معایب جک های پنوماتیک

با وجود مزایای متعدد، جک های پنوماتیک محدودیت هایی نیز دارند که باید در انتخاب آن ها در نظر گرفته شوند:

1. نیروی محدود: در مقایسه با جک های هیدرولیک، جک های پنوماتیک نیروی کمتری فراوری می نمایند و برای کاربردهای سنگین مناسب نیستند.
2. وابستگی به کمپرسور: عملکرد جک های پنوماتیک به یک منبع هوای فشرده وابسته است که ممکن است هزینه های اضافی برای نصب و نگهداری کمپرسور ایجاد کند.
3. نشتی هوا: نشت هوای فشرده می تواند کارایی سیستم را کاهش دهد و هزینه های انرژی را افزایش دهد.
4. محدودیت دمایی: جک های پنوماتیک در دماهای بسیار بالا یا پایین ممکن است عملکرد مطلوبی نداشته باشند.

نگهداری و نکات ایمنی

برای افزایش طول عمر جک های پنوماتیک و اطمینان از عملکرد بهینه، رعایت نکات نگهداری لازم است. بعضی از این نکات عبارتند از:

• فیلتراسیون هوا: استفاده از فیلترهای مناسب برای حذف رطوبت و ذرات معلق از هوای فشرده، از آسیب به اجزای داخلی جک جلوگیری می نماید.
• روغن کاری: بعضی از جک ها احتیاج به روغن کاری دوره ای دارند تا اصطکاک کاهش یابد و عمر مفید افزایش یابد.
• بازرسی منظم: آنالیز مهر و موم ها و شیرهای کنترل برای جلوگیری از نشتی و خرابی های احتمالی.
• رعایت فشار مجاز: استفاده از فشار هوای مناسب با مشخصات جک برای جلوگیری از آسیب به اجزای داخلی.

از نظر ایمنی، باید اطمینان حاصل شود که سیستم پنوماتیک به درستی نصب شده و فشار هوای ورودی در محدوده مجاز واقع شده است. بعلاوه، استفاده از تجهیزات محافظ مانند عینک ایمنی هنگام کار با جک های پنوماتیک توصیه می شود.

آینده جک های پنوماتیک

با پیشرفت تکنولوژی، جک های پنوماتیک نیز در حال بهبود هستند. استفاده از مواد سبک تر و مقاوم تر، طراحی های کم مصرف، و ادغام با سیستم های هوشمند و اینترنت اشیا (IoT) از جمله روندهای نو در این حوزه است. این پیشرفت ها می توانند کارایی، دقت، و پایداری جک های پنوماتیک را در آینده افزایش دهند.

نتیجه گیری

جک های پنوماتیک به علت سادگی، کارایی، و انعطاف پذیری، یکی از مهم ترین ابزارها در اتوماسیون صنعتی و بسیاری از کاربردهای دیگر هستند. با وجود محدودیت هایی مانند نیروی کمتر نسبت به سیستم های هیدرولیک، مزایای این جک ها از جمله هزینه پایین، سرعت بالا، و پاکیزه بودن، آن ها را به گزینه ای ایده آل برای بسیاری از صنایع تبدیل نموده است. با رعایت نکات نگهداری و استفاده از فناوری های نو، می توان از این ابزارها به برترین شکل بهره برداری کرد. جک های پنوماتیک همچنان نقش مهمی در پیشرفت صنایع و بهبود فرآیندهای فراوری ایفا خواهند کرد.
